Tout savoir sur la composition d’un panneau solaire photovoltaïque

Tout savoir sur la composition d’un panneau solaire photovoltaïque

On sait que le panneau solaire est constitué de cellules semi-conductrices, à base de silicium cristallin , maintenues entre deux plaques de verre trempées . Mais quelles sont les autres composants qui le constituent. Dans cet article, vous allez tout savoir sur la composition d’un panneau solaire photovoltaïque.

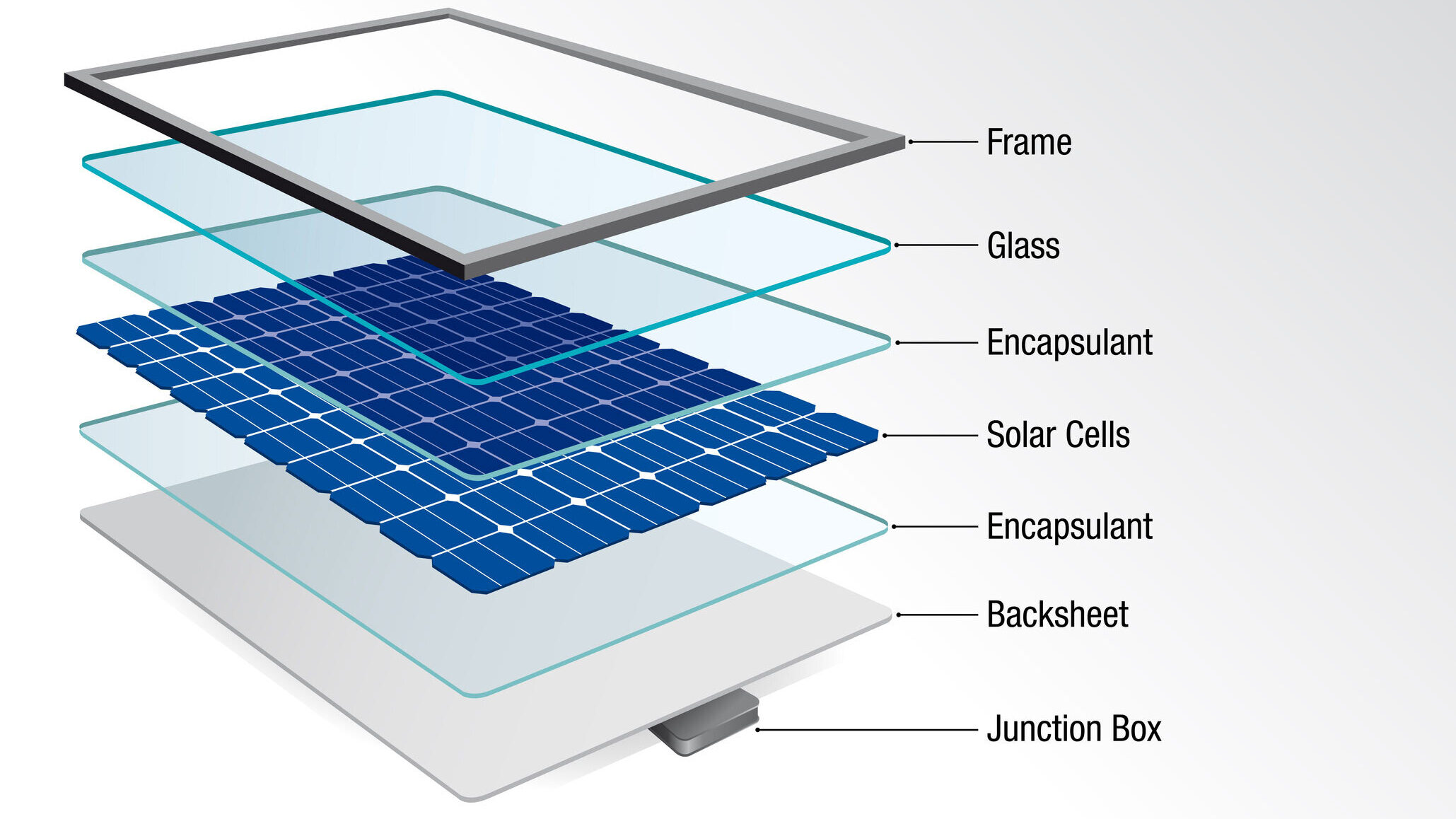

Plus précisément, les panneaux sont reliés entre eux par le biais des câbles et un boitier de jonction permettant ainsi d’avoir une structure photovoltaïque. Si vous voulez en savoir plus sur la composition d’un panneau solaire, découvrez ci-dessous ses 8 différents composants majeurs :

1. Le Cadre métallique : Le cadre métallique est généralement en acier galvanisé et aluminium. Léger, avec une bonne résistance, il garantit la solidité de la structure tout en assurant une bonne durabilité.

2. La jointure d’étanchéité : Cette jointure d’étanchéité permet d’éviter l’infiltration de l’eau de pluie et de poussière.

3. Le vitrage : C’est une plaque de verre, offrant une protection contre les différents chocs extérieurs. De plus, le verre peut recevoir un traitement anti-reflet pour augmenter l’absorption de la lumière.

4. La couche EVA (Ethylene Vinyl Acetate) : La couche EVA ou éthylène-acétate de vinyle est une feuille souple transparente et collante, qui forme une fine couche de colle hermétique autour des cellules une fois chauffé. Elle empêche l’air et l’humidité d’atteindre la cellule tout en résistant longtemps aux radiations solaires.

5. La matrice cellulaire : Elle assemble 3 composants : les cellules solaires qui captent la lumière et produit l’électricité, les diodes by-pass régulant le courant continu des cellules et la grille conductrice ou conducteur représentant un fil plat en cuivre amenant le courant continu.

6. La feuille de fond (Backsheet) : C’est un film PVF (polyfluorure de vinyle), constituant la dernière couche en bas du panneau solaire, assure la protection contre le rayonnement UV, l’humidité et pénétration de vapeur, ainsi que la sécheresse, vent, poussière, sable et produits chimiques.

7. La boîte de jonction : La boîte de jonction est située en général a l’arrière du panneau solaire. Elle connecte les câbles solaires au réseau de cellules a l’intérieur du panneau. Elle contient en général aussi les diodes by-pass.

8. Câbles solaires : Ce sont les câbles qui relient les panneaux solaires entre eux pour former une chaine. Ils sont très résistants aux rayons UV et aux frottements.

Maintenant, vous connaissez la composition d’un panneau solaire allant du cadre métallique, jointure d’étanchéité, vitrage, couche EVA, matrice cellulaire, feuille de fond, boîte de jonction jusqu’aux câbles.
